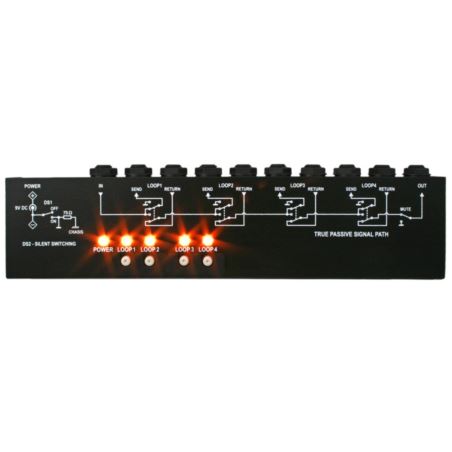

G-Lab MIDI 4 x LOOPER (M4L)

G-Lab MIDI 4 x LOOPER (M4L)


MIDI 4 X LOOP-er pozwala dodać do systemu gitarowego cztery dodatkowe pętle efektów. MIDI 4 x LOOP-er (w skrócie M4L) jest przełącznikiem pętli efektów sterowanym za pomocą interfejsu MIDI, lub ręcznie za pomocą przycisków. Sterowanie odbywa się za pomocą rozkazów Program Change oraz Control Change.
Za pomocą rozkazów MIDI możliwie jest także wyciszenie sygnału (np. do cichego strojenia).
M4L powinien być sterowany za pomocą programowalnego (umożliwiającego zaprogramowanie i wysyłanie dowolnego rozkazu PROG CHANGE lub CTRL CHANGE dla dowolnego brzmienia lub presetu) sterownika MIDI. Zaleca się stosowanie przełącznika M2L jako rozszerzenie funkcjonalności kontrolerów gitarowych GSC marki G LAB.

Podstawowe cechy:

• cztery pętle do podłączenia efektów lub zestawów efektów połączonych szeregowo, objęte bypassem zrealizowanym za pomocą przekaźników elektromechanicznych,
• sygnalizacja zasilania oraz stanu włączenia pętli,
• czteryprzyciski do włączania/wyłączania ręcznego pętli,
• zastosowanie układu wyciszania opartego o fotoelementy,
• gniazdo MIDI THRU do podłączenia innych urządzeń MIDI,
• zasilanie 9V DC (stałe napięcie),
• trwała, malowana proszkowo obudowa.


PRZYKŁADOWE ZASTOSOWANIE M4L:

Schemat podłączenia M4L do pętli efektów wzmacniacza

Schemat dodania czterech pętli efektów do kontrolera GSC

Schemat systemu z przełącznikiem M4L na wejściu wzmacniacza i kontrolerem GSC na pętli efektów
